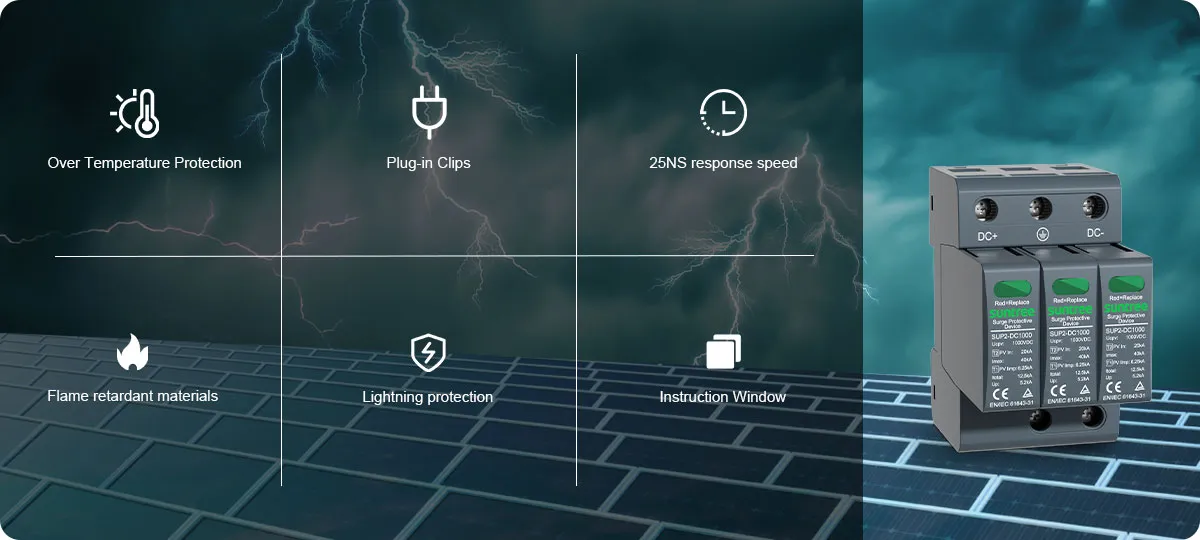

• Быстро рассеивают тепло и снижают рабочую температуру
• Платы с разъемами для легкой замены модулей
• Барьер вспышки, предотвращающий распространение дуги при импульсном токе
• Использовать подходящий электрический изолятор для обеспечения минимального расстояния безопасности 10 мм между PV-SPD и другими заземленными частями в корпусе
• Зеленые и красные визуальные индикаторы показывают статус защиты модуля (зеленый = нормально, красный = заменить)
• Обеспечивает визуальную индикацию и опциональную сигнализацию удаленного контакта (плавающий переключающий контакт)
• Имеет комбинированное отключение
• Устройство короткого замыкания (шунтирования) с безопасной электрической изоляцией для предотвращения пожаров из-за дуг постоянного тока.
| Электрические стандарты IEC | ||||
| Максимальное непрерывное рабочее напряжение постоянного тока | (DC+) - PE, (DC-) - PE,(DC+) - (DC-) | UCPV | 1000 В | |
| Номинальный ток разряда (8/20 мкс) | In | 40A | ||
| Импульсный ток разряда (10/350 мкс) | Iimp | 12.5kA | ||
| Общий ток разряда (10/350 мкс) | ITotal | 6.25kA | ||
| Общий ток разряда (8/20 мкс) | ITotal | 20kA | ||
| Максимальный ток разряда (8/20 мкс) | Imax | 40kA | ||
| Уровень защиты от напряжения | (DC+) - PE, (DC-) - PE,(DC+) - (DC-) | up | ≤4000V | |

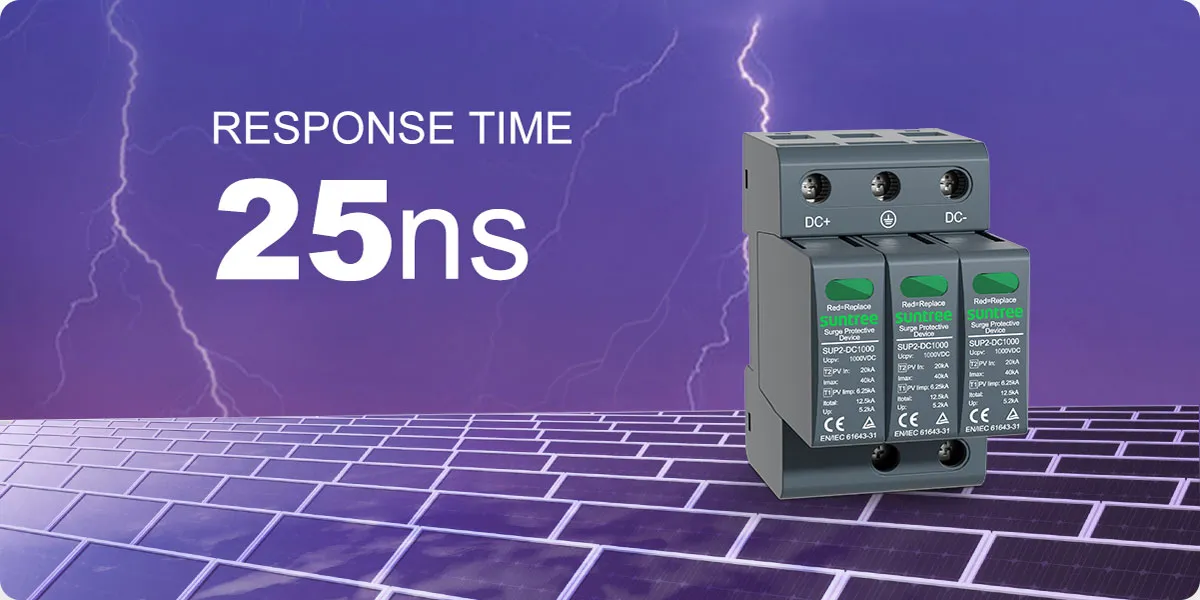

| Время срабатывания | tA | <25 нс | ||
| Рейтинг тока короткого замыкания | ISCPV | 2000A | ||
| Количество портов | 1 | |||
| МЕХАНИЧЕСКИЕ И СРЕДОВЫЕ ХАРАКТЕРИСТИКИ | ||||
| Диапазон рабочих температур | Ta | -40 °F to +158 °F [-40 °C to +70 °C] | ||
| Допустимая рабочая влажность RH | RH | 5%...95% | ||
| Атмосферное давление и Высота над уровнем моря | 80 кПа ... 106 кПа / -500 м... 2000 m | |||
| Максимальный крутящий момент винта клеммы | Imax | 39.9 Ibf-in [4.5 Nm] | ||
| Сечение проводника (макс.) | 2 AWG (твердый, многожильный) / 4 AWG (гибкий) 35 мм² (твердый, многожильный) / 25 мм² (гибкий) |
|||
| Крепление | Шина DIN 35 мм, EN 60715 | |||
| Степень защиты | IP 20 (встроенный) | |||
| Материал корпуса | Термопластик: Степень горючести UL 94 V-0 | |||
| Тепловая защита | Да | |||
| Индикация состояния работы / неисправности | Зеленый — нормально / Красный — дефект | |||
| Удаленные контакты (RC) | Опция | |||
| Коммутационная способность RC | AC: 250 В / 0,5 А; DC: 250 В / 0,1 А; 125 В / 0,2 А; 75 В / 0,5 А | |||
| Сечение проводника RC (макс.) | 16 AWG (сплошной) / 1,5 мм² (сплошной) | |||
