• Устойчивость к УФ-излучению и озону, устойчивость к гидролизу.
• Сопротивление высоким температурам, срок службы более 25 лет.
• Хорошая гибкость, простота установки и прокладки.
• Материал без галогенов и с низким дымообразованием, соответствующий требованиям экологической защиты.
• Совместим со всеми распространенными соединителями.
| ТЕХНИЧЕСКИЕ ПОКАЗАТЕЛИ | |
| Номинальное напряжение | U0/U 0,6/1 кВ (AC), 1800 В DC (без нагрузки) |
| Испытательное напряжение | AC 6,5 кВ/5 мин (20°C ± 0,5) или DC 15 кВ/5 мин (20°C ± 0,5) без пробоя |
| Температура окружающей среды | -40℃~+90℃ |
| Максимальная температура проводника | 120℃ |
| Максимальная температура короткого замыкания | ≤ 250℃ /5с |
| Ожидаемый срок службы | 25 лет |
| Радиус изгиба | ≥4D |
| СТРУКТУРА | |
| Проводник | Оловянный медный гибкий проводник 5-го класса по 2 Pfg 1169 |
| Изоляция | LSZH, сшитый электронным пучком полиолефин (125°C) |
| Оболочка | LSZH, сшитый электронным пучком полиолефин (125°C) |
| Цвет | Красный или черный |
| СООТВЕТСТВИЕ ХАРАКТЕРИСТИКАМ | |
| Огнестойкость | EN 60332-1-2 |
| Кислотно-щелочной раствор | EN 60811-2-1 |
| Определение галогенов | EN 50267/EN 60684 |
| Сопротивление погодным условиям/УФ-стойкость | HD 605/A1 |
| Сертификат соответствия | RoHS TÜV |
| Исполняемый стандарт | 2 Pfg 1169/08.2007 |
Структурные размеры и параметры
| Модель | Спецификация (мм²) | Номинальная толщина изоляции (мм) | Номинальная толщина оболочки (мм) | Примерный наружный диаметр (мм) | Максимальное сопротивление проводника постоянного тока при 20℃ (Ом/км) | Минимальное сопротивление изоляции при 90℃ (мОм/км) |

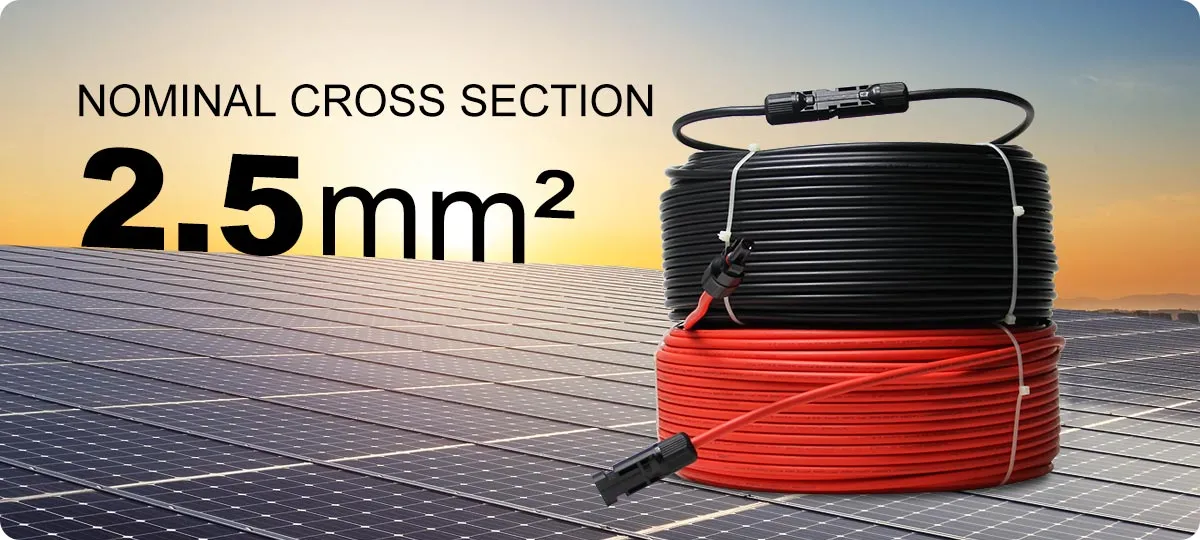

| PV1-F | 2.5 | ≥0.5 | ≥0.5 | 4.2 | 8.21 | 0.69 |
Справочная таблица для быстрого выбора несущей способности
| Площадь поперечного сечения | Рекомендуемое значение допустимого тока (A) | Фактор корректировки для разных температур окружающей среды | |
| Медный проводник | Укладка в воздухе | Температура окружающей среды℃ | Фактор преобразования |
| 2.5 | 41 | 10 | 1.15 |
Примечание: Температура окружающей среды 30°C; максимальная температура проводника 90℃
