• Подходит для использования в цепях переменного тока 50 Гц, номинальное напряжение AC 230 В/400 В
• Зеленый индикатор во время нормальной работы, красный индикатор или отключение двух индикаторов при проблемах
• Как защита от перегрузки и короткого замыкания линии
• Защита от косвенных и прямых эффектов молнии или других импульсных перепадов напряжения
• Надежное отключение для внезапно возникающих или медленно нарастающих синусоидальных токов переменного тока

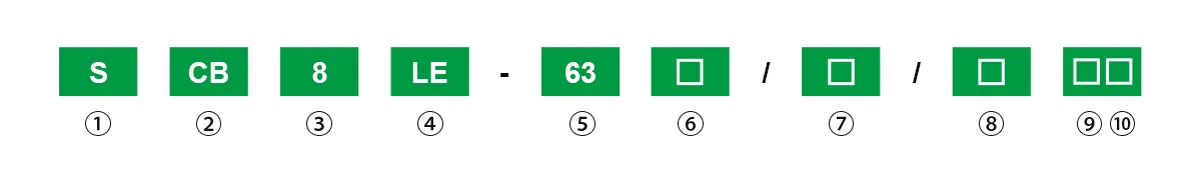

① Код дизайна предприятия
② Категория продукта
③ Код дизайна
④ Автоматический выключатель, работающий на остаточном токе
⑤ Размер корпуса
⑥ Спецификация тока: 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63 А
⑦ Количество полюсов:2P,3P
⑧ L: Характеристики работы на остаточный ток (по умолчанию 30 мА), опционально
⑨ Защита от перенапряжения: Защита от перепадов напряжения (по умолчанию 275 В ± 5 В), опционально
⑩ Устройство защиты от импульсных перенапряжений: Защита от молнии, опционально
Три функции L, OV, SPD можно комбинировать по желанию.
Пример: SCB8LE-63 2P 63A OV+SPD (2P 63A с защитой от перенапряжения и молнии)

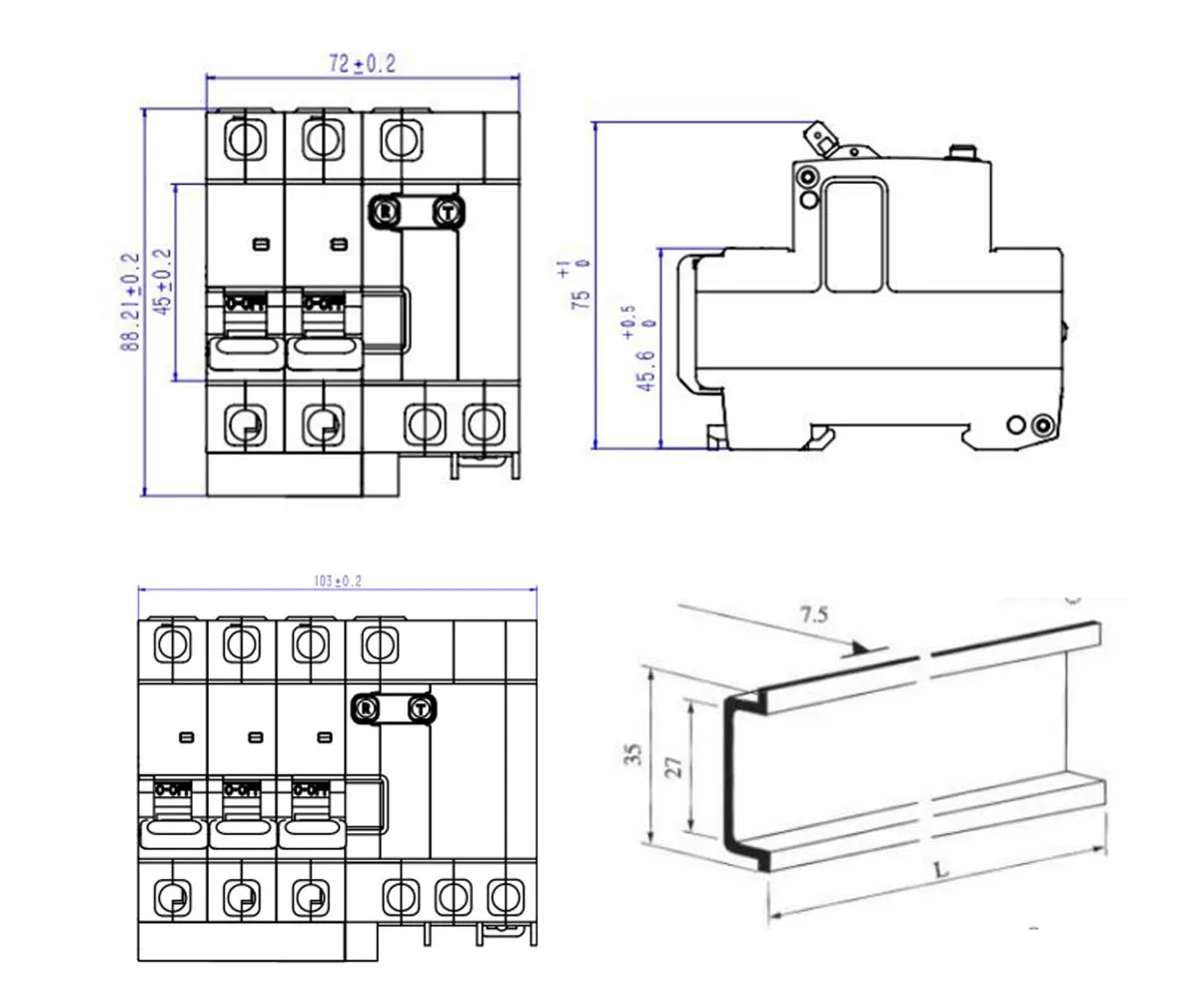

| SCB8LE-63 RCBO OVP+SPD | ||
| Количество полюсов | 2P | 3P |
| Частота (Гц) | 50Hz | |
| Номинальное напряжение Ue (В) | 230 В | 400 В |
| Номинальный ток In (A) | 6, 10, 16, 20, 25, 32, 40, 50, 63A | |
| Тип мгновенного расцепителя от перегрузки | B,C,D | |
| Номинальная способность отключения короткого замыкания Icn (A) | 6000A | |
| Номинальный рабочий остаточный ток I△nm (А) | 30, 50, 100 | |
| Номинальный нерабочий остаточный ток I△nom (А) | 15, 25, 50, может быть настроено | |
| Время отключения при I△n (с) | <0.1 | |
| Номинальная включающая и отключающая способность остаточного тока I△m А | 2000 | |
| Ресурс электрической долговечности (циклы) | ≥4000 | |
| Тип мгновенного расцепителя от перегрузки | Номинальный ток In (A) | Ток испытания (A) | Начальное состояние | Время испытания | Ожидаемые результаты | Примечания | Базовая температура |
| Типы B, C и D | ≤63 | 1.13In | Холодное состояние | t≥1 ч | Без срабатывания | -- | 30℃ |
| 1.45In | Немедленно после испытания | t≥1 ч | Срабатывание | Ток достигает указанного значения в течение 5 с | |||
| 2.55In | Холодное состояние | 1s (для Ins32A) | Срабатывание | -- | |||
| 1s (для Ins32A) | |||||||
| 3In/5In 10In |
t≤0.1s | Без срабатывания | Включение питания путем закрытия вспомогательного выключателя | ||||
| 5In/10In 20In |
t<0.1s | Tripping | Включение питания путем закрытия вспомогательного выключателя |
| Рабочая напряжение (М) | AC230 В AC400 В |
| Максимальный импульсный ток Imax (кА) | 10 |
| Номинальный импульсный ток In (кА) | 5 |
| Время срабатывания t (нс) | <25 |
| Подключите зажим заземления к многожильному проводу | 6mm² |
