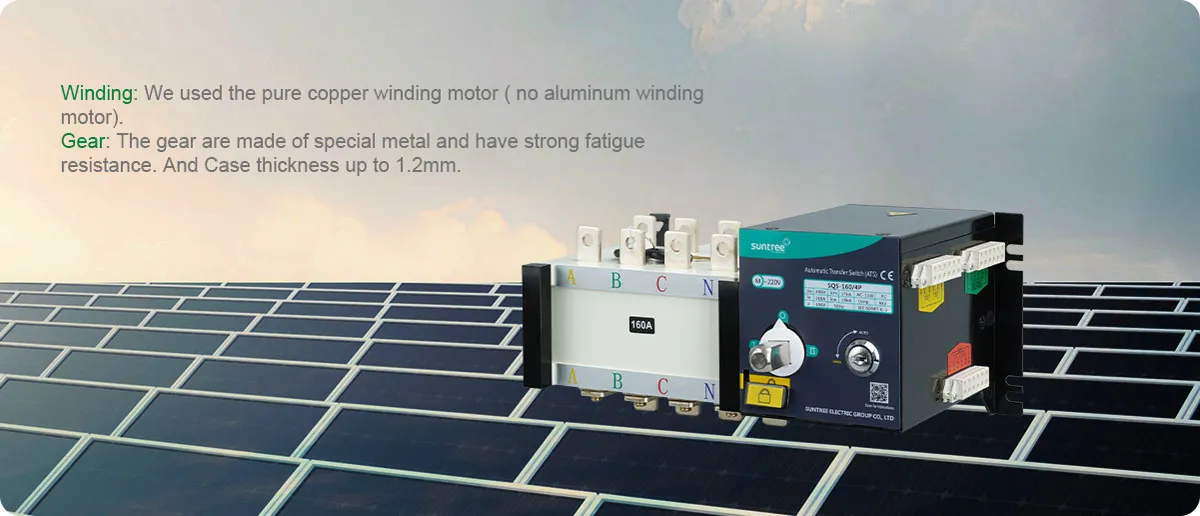

• Для автоматического переключения между основным и резервным источниками питания.
• Реле работает в диапазоне напряжения от 120 В до 280 В, при этом оно продолжает функционировать без повреждения катушки.
• Компактный размер, с функциями пожаротушения, генерации электроэнергии и другими.
• Высокая помехозащищенность, быстрое переключение и надежная работа.
| Электрические и механические характеристики автоматического переключателя серии SQ5-16~100 | |||||||||||
| Название продукта | SQ5 | ||||||||||
| Номинальный ток нагрева It (A) | 100A | ||||||||||
| Номинальный ток In (A) | 16A | 20A | 25A | 32A | 40A | 50A | 63A | 80A | 100A | ||
| Номинальное изоляционное напряжение Ui (В) | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | ||
| Средняя прочность (M) | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | ||
| Номинальное импульсное стойкое напряжение Uimp (кВ) | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | ||
| Номинальный рабочий ток (A) | 400 В | AC-31 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 |
| AC-33 | 16 | 20 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | ||
| AC-35 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | ||
| 200 В | DC-31 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | |
| DC-33 | 6 | 20 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | ||
| DC-35 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | ||
| Мощность двигателя (400 В) кВт | 8 | 10 | 15 | 15 | 20 | 25 | 30 | 30 | 32 | ||
| Номинальный ток, выдерживаемый в течение короткого времени Icw(kARms)0,1 с/1 с | 9/5 | 9/5 | 9/5 | 9/5 | 9/5 | 9/5 | 9/5 | 9/5 | 9/5 | ||
| Номинальная разрывная способность (А эфф) AC33 380 В | 125 | 160 | 200 | 250 | 320 | 400 | 500 | 640 | 800 | ||
| Номинальная коммутирующая способность (А эфф) AC33 380 В | 160 | 200 | 250 | 320 | 400 | 500 | 640 | 800 | 1000 | ||
| Номинальная способность на короткое замыкание Icm (кА пиковое) | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | ||
| Механический ресурс (количество циклов) | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | ||
| Электрический | cosΦ=0.65 AC33 | 2000 | 2000 | 100 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | |
| Время переключения | Ⅰ-0-Ⅱ или Ⅱ-0(S) | 1.0 | 1.0 | 1 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | |
| Ⅰ-0 или Ⅱ-0(S) | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | ||
| Энергопотребление электрического управления | 24 В (пост. ток) (Вт) | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | |
| 220 В (перем. ток) (Вт) | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | ||
| Рабочая частота (гц) | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | ||
| Окружающая температура | Верхний предел +40 °C, среднее значение не превышает +35 °C в течение 24 часов; нижний предел -5 °C | ||||||||||
| Высота над уровнем моря | Высота над уровнем моря места установки не превышает 2000 м | ||||||||||
| Условия установки | Отсутствие взрывоопасной атмосферы. Отсутствие проникновения дождя. | ||||||||||
| Электрические и механические характеристики автоматического переключателя серии SQ5-125~320 | ||||||||||||
| Название продукта | SQ5 | |||||||||||
| Номинальный ток нагрева It (A) | 160A | 250A | 630A | 1600A | ||||||||
| Номинальный ток In (A) | 125A | 160A | 200A | 250A | 400A | 630A | 800A | 1000A | 1250A | 1600A | ||
| Номинальное изоляционное напряжение Ui (В) | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | ||
| Средняя прочность (M) | 5000 | 5000 | 5000 | 5000 | 5000 | 12 | 12 | 12 | 12 | 12 | ||
| Номинальное импульсное стойкое напряжение Uimp (кВ) | 8 | 8 | 8 | 8 | 12 | 12 | 12 | 12 | 12 | 12 | ||
| Номинальный рабочий ток (A) | 400 В | AC-31 | 125 | 160 | 200 | 250 | 400 | 630 | 800 | 1000 | 1250 | 1600 |
| AC-33 | 125 | 160 | 200 | 250 | 400 | 630 | 800 | 1000 | 1250 | 1600 | ||
| AC-35 | 125 | 160 | 200 | 250 | 340 | 536 | 630 | 800 | 1000 | 1250 | ||
| 200 В | DC-31 | 125 | 160 | 200 | 250 | 400 | 630 | 800 | 1000 | 1250 | 1600 | |
| DC-33 | 125 | 160 | 200 | 250 | 400 | 500 | 800 | 1000 | 1250 | 1600 | ||
| DC-35 | 100 | 160 | 160 | 200 | 315 | 500 | 630 | 800 | 1000 | 1250 | ||
| Мощность двигателя (400 В) кВт | 8 | 10 | 15 | 15 | 20 | 25 | 30 | 30 | 32 | 560 | ||
| Номинальный ток, выдерживаемый в течение короткого времени Icw(kARms)0,1 с/1 с | 20/10 | 20/10 | 25/12 | 25/12 | 40/20 | 50/25 | 90/50 | 90/50 | 90/50 | 90/50 | ||
| Номинальная разрывная способность (А эфф) AC33 380 В | 1000 | 1000 | 200 | 250 | 320 | 400 | 500 | 640 | 800 | 800 | ||
| Номинальная коммутирующая способность (А эфф) AC33 380 В | 1250 | 1250 | 250 | 320 | 400 | 500 | 540 | 800 | 1000 | 1000 | ||
| Номинальная способность на короткое замыкание Icm (кА пиковое) | 12 | 12 | 17 | 17 | 30 | 30 | 50 | 50 | 50 | 50 | ||
| Механический ресурс (количество циклов) | 6000 | 6000 | 4000 | 4000 | 2000 | 1000 | 1000 | 1000 | 1000 | 1000 | ||
| Электрический | cosΦ=0.65 AC33 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 400 | 400 | 400 | 300 | |
| Ⅰ-0-Ⅱ или Ⅱ-0(S) | 1 | 1 | 1.1 | 1.1 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | ||
| Время переключения | Ⅰ-0 или Ⅱ-0(S) | 0.6 | 0.6 | 0.7 | 0.7 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | |
| Энергопотребление электрического управления | 24 В (пост. ток) (Вт) | 75 | 75 | 75 | 15 | 90 | 90 | 120 | 120 | 120 | 120 | |
| 220 В (перем. ток) (Вт) | 75 | 75 | 75 | 75 | 90 | 90 | 120 | 120 | 120 | 120 | ||
| Рабочая частота (гц) | 19 | 19 | 26 | 26 | 39 | 39 | 39 | 39 | 39 | 60 | ||
| Окружающая температура | Верхний предел +40 °C, среднее значение не превышает +35 °C в течение 24 часов; нижний предел -5 °C | |||||||||||
| Высота над уровнем моря | Высота над уровнем моря места установки не превышает 2000 м | |||||||||||
| Условия установки | Отсутствие взрывоопасной атмосферы. Отсутствие проникновения дождя. | |||||||||||
