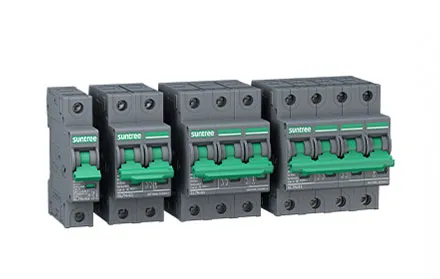

Как работает автоматический выключатель постоянного тока?
В мире электрических систем автоматические выключатели играют ключевую роль в защите оборудования и предотвращении потенциально опасных ситуаций. Хотя автоматические выключатели переменного тока широко известны и используются, автоматические выключатели постоянного тока одинаково важны, особенно в приложениях, таких как системы возобновляемой энергии, электромобили и аэрокосмическая техника. Эта статья призвана разъяснить принцип работы автоматических выключателей постоянного тока, освещая их важность и функциональность.
Структура и состав автоматического выключателя постоянного тока
- Контакты: Это проводящие части, которые замыкают или размыкают электрическую связь в цепи. Они предназначены для обработки номинального тока и выдерживания тепла, генерируемого во время работы.
- Камеры гашения дуги: Когда контакты размыкаются, между ними образуется электрическая дуга из-за ионизации воздуха. Камеры гашения дуги — это конструкции, предназначенные для быстрого охлаждения и гашения этой дуги, предотвращая повреждение контактов и окружающих компонентов.
- Механизм управления: Этот механизм управляет замыканием и размыканием контактов в ответ на электрические неисправности. Он может быть ручным, электромагнитным или гидравлическим, в зависимости от применения и требований.
- Блок срабатывания: Блок срабатывания — это компонент, отвечающий за обнаружение и принятие решений. Он обнаруживает аномалии в электрических параметрах, таких как переток, короткое замыкание или замыкание на землю, и подает сигнал механизму управления для размыкания контактов.
Как работают автоматические выключатели постоянного тока?
Работа автоматического выключателя постоянного тока может быть суммирована в следующих шагах:
- Нормальная работа: В нормальных условиях контакты остаются замкнутыми, позволяя току течь через цепь без помех.
- Обнаружение неисправности: При возникновении неисправности, такой как переток или короткое замыкание, блок срабатывания обнаруживает аномальное состояние, мониторя параметры, такие как ток, напряжение или температура.
- Сигнал срабатывания: При обнаружении неисправности блок расцепления отправляет сигнал операционному механизму, инициируя открытие контактов.
- Гашение дуги: При разделении контактов между ними образуется электрическая дуга. Дугогасительные камеры обеспечивают быстрое охлаждение и прерывание этой дуги, предотвращая устойчивое горение, которое может повредить выключатель.
- Изоляция: Как только дуга гасится, контакты полностью открываются, изолируя неисправный раздел цепи от остальной системы.
- Сброс и повторное включение: После устранения неисправности автоматический выключатель может быть сброшен вручную или автоматически, восстанавливая нормальную работу. Некоторые автоматические выключатели постоянного тока также имеют функцию автоматического повторного включения, которая пытается закрыть контакты после короткой задержки для восстановления питания без ручного вмешательства.
Применение автоматических выключателей постоянного тока
Автоматические выключатели постоянного тока широко используются в различных системах электроснабжения, особенно в высоковольтной передаче постоянного тока (HVDC) и интеграции возобновляемых источников энергии. Например, в системах ветровой и солнечной энергетики автоматические выключатели постоянного тока могут эффективно отключать токи короткого замыкания, вызванные ветровыми турбинами или солнечными панелями, тем самым защищая стабильную работу всей системы.
Кроме того, гибридные высоковольтные автоматические выключатели постоянного тока (DCCB) демонстрируют отличные характеристики прерывания переходных процессов и анализ влияния их параметров. Этот тип выключателей не только способен быстро отключать ток короткого замыкания, но и сохраняет хорошую производительность отключения при различных электрических параметрах.
Заключение
Автоматические выключатели постоянного тока являются indispensable компонентами электрических систем, обеспечивая жизненно важную защиту от неисправностей и гарантируя безопасную и надежную работу оборудования. Понимание их конструкции и принципов работы крайне важно для инженеров, техников и энтузиастов, работающих в различных отраслях, где преобладает постоянный ток. С развитием технологий и изменением требований дизайн и производительность автоматических выключателей постоянного тока продолжают улучшаться, внося вклад в эффективность и устойчивость современных электрических систем.
