Защитное устройство от импульсных перенапряжений постоянного тока: Страж безопасности
Что такое устройство защиты от импульсных перенапряжений?
Устройство защиты от импульсных перенапряжений — это устройство, которое ограничивает мгновенное перенапряжение, поступающее в линии электропередачи и линии передачи сигналов, в пределах напряжения, которое оборудование или система могут выдержать, или сбрасывает мощный ток молнии в землю для защиты защищаемого оборудования или системы от повреждений, вызванных ударом.
Устройство защиты от импульсных перенапряжений постоянного тока — это устройство, которое защищает от последствий скачков напряжения в системе постоянного тока. Устройство защиты от импульсных перенапряжений постоянного тока обычно используется для защиты чувствительного оборудования от повреждений, вызванных этими скачками напряжения.
Какова классификация устройств защиты от импульсных перенапряжений?
Устройства защиты от импульсных перенапряжений классифицируются на три категории. Тип 1, Тип 2 и Тип 3
Устройства защиты Тип 1 имеют волну тока 10/350 с и защищают от прямых ударов молнии. В центральных инверторах используются устройства защиты Тип 1. Устройства защиты Тип 2 защищают от косвенных ударов молнии с формой волны 8/20 секунд. Форма волны 8/20 с обозначает удар с временем нарастания 8 с и длительностью до половины пика 20 с. Устройства защиты Тип 2 предотвращают распространение перенапряжения в электрические установки и устройства. Наконец, кабели типа 3 должны иметь минимальную длину проводника 10 метров между распределительной панелью и местом использования.
Какие сценарии применения для УЗИП постоянного тока?
Серия УЗИП Suntree SUP 2 H подходит для применения в цепях постоянного тока с номинальным напряжением от 500 В постоянного тока до 1500 В постоянного тока. Он может поглощать перепады напряжения при внезапном отключении питания, чтобы обеспечить отсутствие повреждений оборудования. У него широкий спектр применения, в основном в следующих областях:
- Военная сфера: В военной сфере оборудование связи и навигации требует стабильного питания постоянного тока, и УЗИП постоянного тока обеспечивают стабильную работу этого оборудования.
- Сфера новых источников энергии: В сфере новых источников энергии применение УЗИП постоянного тока в основном связано с отраслями фотоэлектрической генерации и ветровой генерации. В фотоэлектрических системах, таких как сборщики солнечных панелей и инверторы, устанавливаются защитные устройства от импульсных перенапряжений. Ветряные турбины также имеют всесторонние требования к защитным устройствам от импульсных перенапряжений. Все порты, такие как линии питания и сигнальные линии, должны быть оснащены защитой от импульсных перенапряжений.
- Сфера электромобилей: В зарядных станциях постоянного тока цепи также нуждаются в защите от импульсных перенапряжений. Установка УЗИП постоянного тока может эффективно защитить зарядное оборудование от погодных условий, таких как удары молнии.
Как устанавливаются устройства защиты от импульсных перенапряжений постоянного тока в фотоэлектрических системах?
Фотоэлектрические системы имеют высокое напряжение в цепях постоянного тока, до 1500 В, что требует использования защитных устройств, специально предназначенных для фотоэлектрических систем. Вот рекомендации по установке защитного устройства от импульсных перенапряжений постоянного тока в фотоэлектрической системе:
- Выберите подходящее устройство: Убедитесь, что выбранное устройство соответствует соответствующим международным и национальным стандартам, которые определяют требования к производительности и методы испытаний для УЗИП.

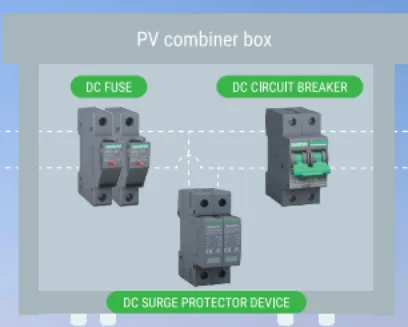

- Место установки: Установите УЗИП типа T1+T2 или T2 в шину постоянного тока, что эффективно защищает сторону постоянного тока фотоэлектрических модулей и инвертора от перепадов напряжения, вызванных индукцией молнии или прямым ударом.
- Способ подключения: Подключите положительный полюс устройства к положительному полюсу шины постоянного тока, а отрицательный полюс — к отрицательному полюсу шины постоянного тока. Убедитесь, что все соединения надежны и используются подходящие кабели и разъемы.
- Учет заземления: Чтобы обеспечить, что энергия сначала отводится в землю и предотвращает перепады напряжения, убедитесь в правильном заземлении устройства. Это ключевой шаг для предотвращения повреждения оборудования из-за перепадов напряжения.
- Обслуживание и инспекция: Регулярно проверяйте рабочие состояние устройства и надежность соединений. Если обнаружены проблемы, немедленно замените или отремонтируйте устройство.
