• Лабиринтовый дугогаситель, предотвращающий распространение дуги при скачках тока.
• Встроенные двойные ряды подвижных контактов, повышающие напряжение дуги.
• Легко устанавливаемые аксессуары Обеспечивают множественную защиту (возбуждение, вспомогательная, сигнализация и т. д.)
• Основание изготовлено из материала DMC с пламезащитой V0.
• Международные сертификаты TUV, CE, CB.
| Модель продукта | SM8-250HPV /3 1500V |

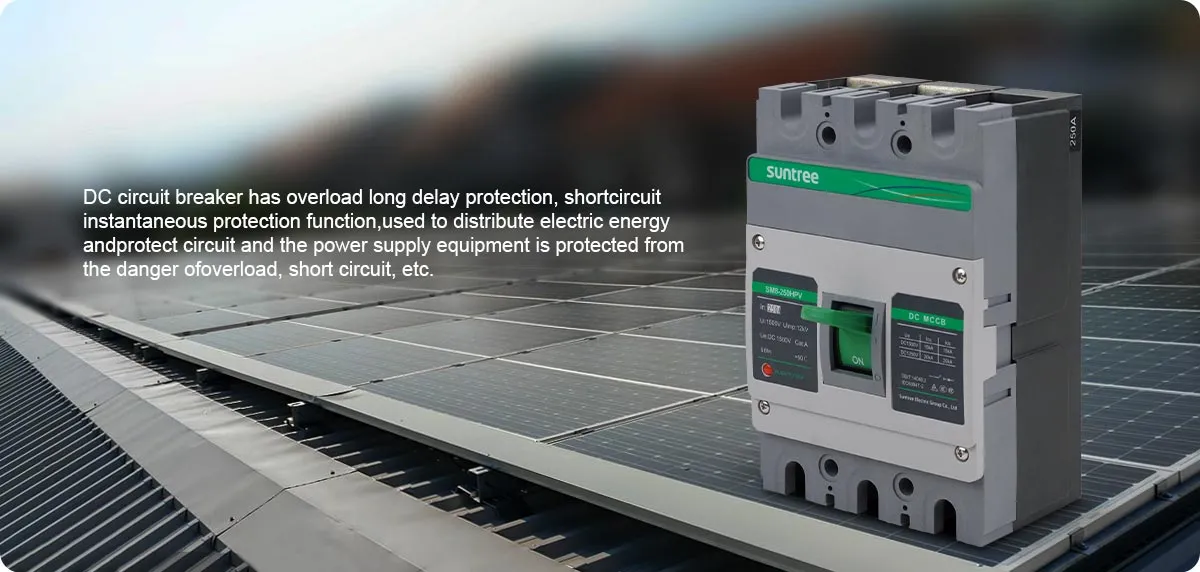

| Название продукта | PV DC MCCB |
| Номинальное рабочее напряжение Ue | DC1500 В |
| Номинальное напряжение изоляции Ui | 1500 В постоянного тока |
| Номинальное импульсное напряжение стойкости Uimp | 12 кВ |
| Количество полюсов | 3 |
| Тип срабатывания | Термо-магнитный (термо-магнитный нерегулируемый) TMD фиксированный |
| Стандарты производства | GB14048.2, IEC/EN 60947-2 |
| Категория использования | A(PV-1) |
| Корпус тока In | 250A |
| Номинальный рабочий ток le | 100/250/1 60/200/225/250A |
| Тип отключения | H |
| Предельная способность отключения короткого замыкания Icu | Ue1500v 15kA |
| Номинальная рабочая способность отключения короткого замыкания Ics |
Ue1500v 15kA |
| Установка тока Ir | 1In |
| Мгновенная защита от короткого замыкания Li | 6In (мин. 1000 А) |
| Механический ресурс | 10000Times |
| Электрический ресурс | 2000Times |
| Общие размеры L×W×H | 135×200×135mm |
| Способ установки | Фиксированный |
| Степень защиты | Клеммы подключения: IP 20/со всех сторон: IP 40 |
| Относительная влажность | Не более 95% при +50 °C |
| С требованиями к полярности проводов или без | НЕТ |
| Класс загрязнения | Уровень 3 |
| Рабочая температура | -40…+75°C |
| Индикаторы работы | Индикация ВКЛ/ВЫКЛ |
| Является ли сброс регулируемым? | ВКЛ |
| Электрические аксессуары | Вариант: шунт/вспомогательный/сигнал тревоги (примечание: только один набор вспомогательного, сигнала тревоги и шунта можно установить на левой и правой стороне) 2P только на левой стороне |
| Функция изоляции | Да |
