• Защита от короткого замыкания, защита от перегрузки
• Высокая коммутирующая способность, до 6 кА
• Отсутствие положительных и отрицательных полюсов, допускается реверс, простое подключение
• Номинальный рабочий ток до 63 А
• Расстояние отключения >9 мм, быстрое гашение дуги

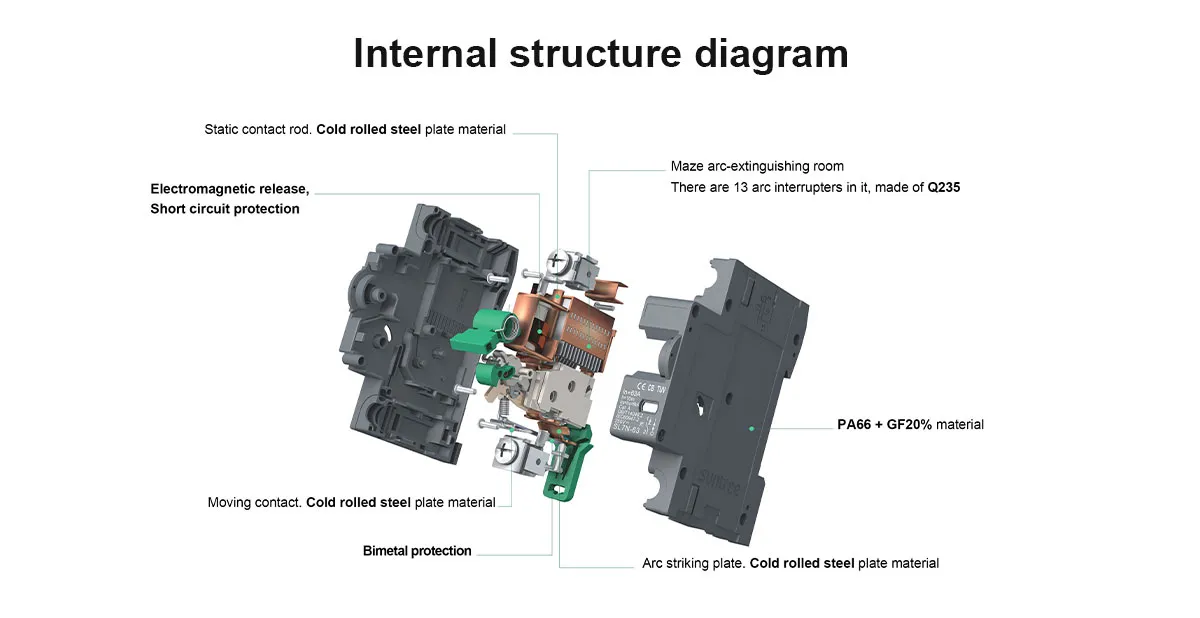

• Лабиринтовый дугогаситель
• U-образная магнитная структура дутья, повышающая способность гашения дуги
• 7 заклепок обеспечивают надежность проводки
• Дизайн шины, надежная и эстетичная проводка
• Уникальный дизайн формы

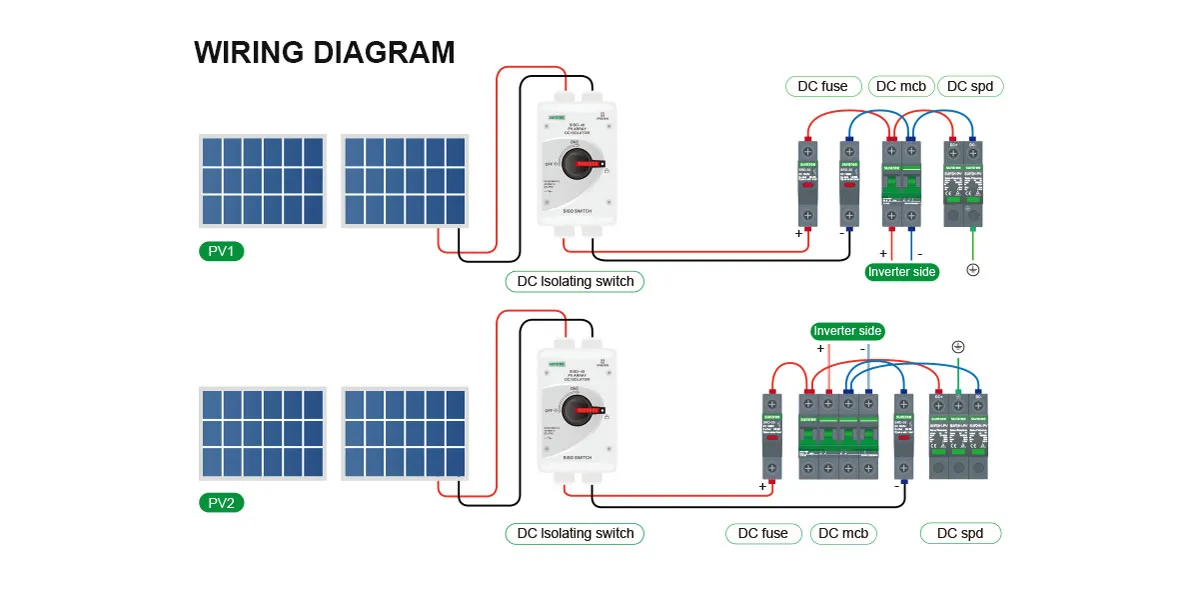

• Постояннотоковые изделия с полным набором аксессуаров для фотоэлектрических и систем хранения энергии
| SL7N-63 | |
| Номинальное напряжение изоляции (Ui) | 1250 В |
| Номинальное рабочее напряжение (Ue) | DC(1P): 15 В, 60 В, 100 В, 180 В, 250 В; DC(2P): 125 В, 375 В, 550 В, 600 В, 800 В; DC(3P): 750 В, 800 В; DC(4P): 800 В, 1000 В, 1200 В |
| Номинальный ток корпуса | 63A |
| Разные токи в одном корпусе | 6A、10A、 16A、 20A、 25A、32A、 40A、 50A、 63A |
| Номинальная рабочая способность отключения короткого замыкания Ics=Icu | Ics=Icu=6 кА (2P 800 В / 4P 1200 В Ics=Icu=2 кА) |
| Механический ресурс | 8500 циклов |
| Электрический ресурс | 1500 раз ( |
| Сертификат |  |
| Номинальное импульсное напряжение стойкости Uimp | 6 кВ |
| Характеристики срабатывания I, тип срабатывания | B/C |
| Категория перенапряжения | Ⅲ |
| Класс загрязнения | 3 |
| Степень защиты | IP40; клеммы IP20 |
| Сопротивление нагреву и влажности | Класс 2 |
| Относительная влажность | ≤95% |
| Соответствие стандартам | IEC 60947-2 GB/T 14048.2 |
| Сопротивление к ударам | Согласно IEC 60068-2-6 |
| Параметры механической стойкости к ударам | Согласно IEC 60068-2-27 |
| Температура окружающей среды эксплуатации | -30…+70°C |
| IEC60068-4 Устойчивость к воздействию тепла и влажности (IEC60068-4) | Класс Db (температура 55°C, 6 циклов) |
| Температура окружающей среды хранения | -40…+85°C |
| Высота над уровнем моря | ≤2000m |
| Масса аксессуаров | 0,12 кг/P |
| Аксессуары | OFISD/MX/MN/MX+OF |
| Напряжение управления MX Us | DC: 12 В, 24 В, 220 В; AC: 110 В, 220 В, 380 В; рекомендуется источник питания не менее 75 Вт |
| Номинальное напряжение MN Un | AC220 В AC380 В |
