• Выбор всемирно известных компонентов
• Большой ток разряда, быстрое время отклика
• Модульная структура, состоящая из базы и модуля защиты с разъемом, простая в установке и обслуживании
• Модуль оснащен устройствами двойного срабатывания от перегрева и перегрузки, окном индикации неисправности, безопасным и надежным
• Многофункциональный порт подключения, который может соединяться с проводами и шинами, и может быть оснащен терминалами телесигнализации
• SPD соответствует GB/T 18802.1/IEC 61643-31 и GB/T 50057-200 «Нормы проектирования молниезащиты зданий»
• УЗИП имеет режимы защиты, такие как фазо-фазный, фазо-земляной, нейтраль-нейтральный, нейтраль-земляной и комбинированный.
| Спецификация уровня | |||||||||||||||||
| Спецификации продукта | SUP2H-PV | ||||||||||||||||
| Количество полюсов | 1P, 2P, 1P+N, 3P, 3P+N, 4P | ||||||||||||||||
| Номинальное рабочее напряжение Un (В) | 230/480 (специальное напряжение может быть настроено) | ||||||||||||||||
| Номинальный ток разряда In (8/20 мкс) кА | 5 | 10 | 20 | 30 | |||||||||||||
| Максимальный ток разряда Imax (8/20 мкс) кА | 10 | 20 | 40 | 65 | |||||||||||||
| Максимальное непрерывное рабочее напряжение Uc (В) | 275 | 320 | 385 | 420 | 275 | 320 | 385 | 420 | 275 | 320 | 385 | 420 | 275 | 320 | 385 | 420 | |
| Уровень защиты от напряжения | <1.4 | <1.4 | <1.4 | <1.4 | <1.6 | <1.6 | <1.6 | <1.6 | <1.8 | <1.8 | <1.8 | <1.8 | <2.0 | <2.0 | <2.0 | <2.0 | |
| Передний предохранитель | 40AgL | 40AgL | 63AgL | 80AgL | |||||||||||||
| Время срабатывания (нс) | <20 | ||||||||||||||||
| Ток утечки 75% Uc 1 мА | <20 мкА | ||||||||||||||||
| Категория теста | Класс II | ||||||||||||||||
| Степени защиты | IP20 | ||||||||||||||||
| Предельная температура окружающей среды | -40℃~+80℃ | ||||||||||||||||
| Материал изоляционного корпуса | PBT/PA66 | ||||||||||||||||
| Класс огнестойкости, соответствующий UL 94 | VO | ||||||||||||||||

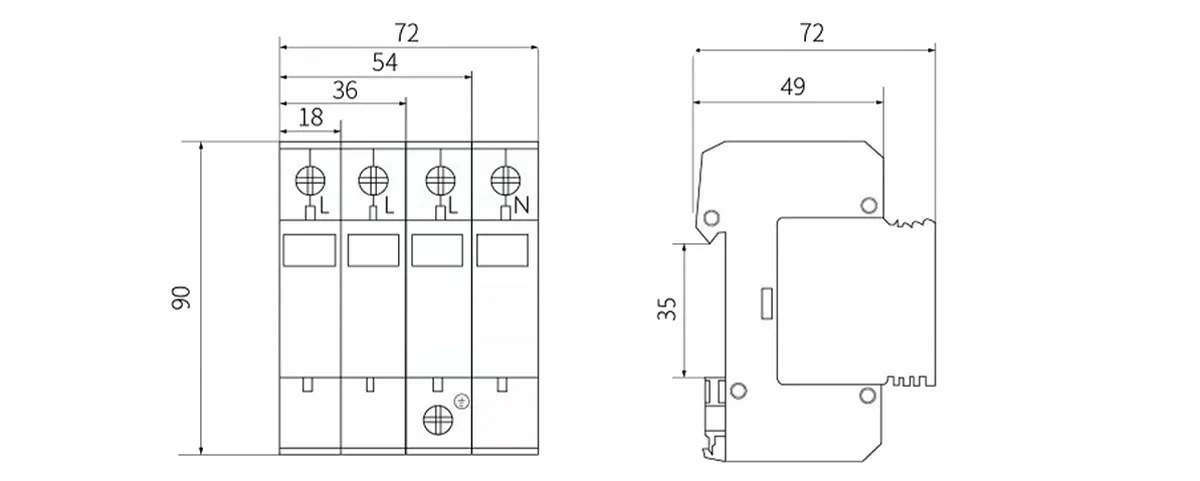

| Тип установки | Стандартная электрическая рейка 35 мм | ||||||||||||||||
| Цвет корпуса | Красный | ||||||||||||||||
| Рекомендуемый предохранитель или автоматический выключатель, А | 40~80 | ||||||||||||||||
| Рекомендуемый диаметр соединительного провода (мм) | Фазный провод, нулевой провод | 4~16 твёрдый провод | |||||||||||||||
| Земельный провод | 4~16 двухцветный | ||||||||||||||||
| Соответствие стандартам | GB18802.1 GB18802.21 IEC61643-1 1EC61643-21 UL1449ed.2 | ||||||||||||||||
