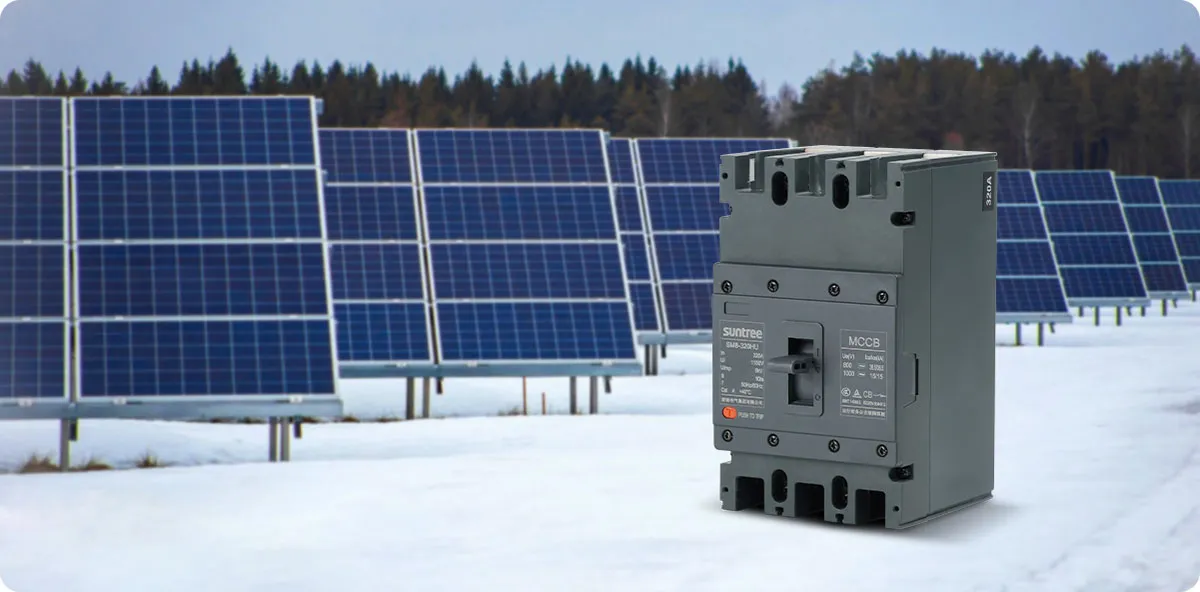

• Серия SM 8 HU автоматических выключателей в литом корпусе с номинальным напряжением до 1000 В переменного тока и током до 400 А.
• Автоматические выключатели серии SM 8 HU имеют коммутируемую способность до 30 кА при переменном токе 800 В, обеспечивая надежную защиту системы от коротких замыканий.
• Международные сертификаты TUV, CCC, CB.
| Модель | SM8-320HU | SM8-400HU | SM8-630HU | SM8-800HU | ||||||||
| Номинальный рамочный ток Inm (A) | 320 | 400 | 630 | 800 | ||||||||
| Номинальный ток In (A) | 125, 140, 160, 180, 200, 250, 280, 300, 315, 320 |
225,250,315,350,400 | 400,500,630 | 630,700,800 | ||||||||
| Количество полюсов | 3 | 3 | 3、4 | 3、4 | ||||||||
| Номинальное рабочее напряжение Ue (В) переменного тока | 690,800,1000 | |||||||||||
| Номинальное изоляционное напряжение Ui (В) | 1000 | |||||||||||
| Номинальное импульсное стойкое напряжение Uimp (кВ) | 8 | 12 | 12 | 12 | ||||||||
| Предельная способность отключения короткого замыкания Icu | 30 | 30 | 12 | 30 | 30 | 12 | 30 | 30 | 12 | 30 | 30 | 12 |
| Способ подключения | 23 | 23 | 12 | 23 | 23 | 12 | 23 | 23 | 12 | 23 | 23 | 12 |
| Механический ресурс (количество операций) | Сверху вход, снизу выход | |||||||||||
| Электрический ресурс (количество операций) | 1000 | 1000 | 1000 | 1000 | ||||||||
| Наличие характеристик изоляции | 2000 | 2000 | 2000 | 2000 | ||||||||
| Стандарты | Да | |||||||||||
| Допустимая температура окружающей среды | IEC 60947-2.GB/T 14048.2 | |||||||||||
| Степень защиты | -40~+70℃ | |||||||||||
| Доступные аксессуары | IP20 | |||||||||||
| Расстояние электрической дуги (мм) | Вспомогательные контакты, контакты сигнализации, расцепитель шунта, ручное управление, электрическое управление | |||||||||||
| Значение мгновенного срабатывания | 10In | |||||||||||
| Размеры Д x Ш x В (мм) | 180×107×126 (3P) | 258×150×107 (3P) | 280×210×115.5 (3P) | 280×210×115.5 (3P) | ||||||||
| Способы установки | Стационарный или выкатной | |||||||||||
